托辊的相关介绍

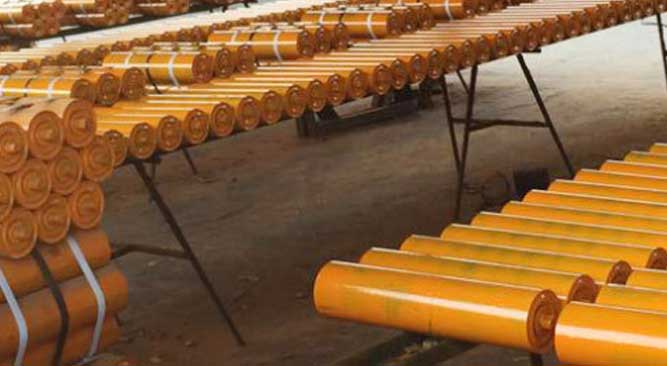

托辊的作用是支承输送带，使输送带的悬垂度不超过技术上的要求，以保证输送带平稳地运行。托辊安装在机架上，而输送带铺设在托辊上，为减小输送带运行阻力，在托辊内装有滚动轴承。机架主要由机头传动架、中部架、中问驱动架、受料架和机尾架等组合而成。机架的结构分为落地式和吊挂式两种。落地式机架和托辊。托辊由中心轴、轴承、密封圈、管体等部分组成。托辊按其用途不同可分为一般托辊和特种托辊。前者主要包括承载托辊(又称上托辊)与回程托辊(又称下托辊)；后者则主要包括缓冲托辊、调心托辊等。
A、承载托辊
承载托辊安装在有载分支上，起着支撑输送带及物料的作用。承载托辊随所输送物料性质的不同，设置成不同的承载断面形状。如运送散装物料，为了提高生产率并防止物料的撒落，通常采用槽形托辊；而对于成件物品的运输，则采用平行承载托辊。
槽形托辊组一般由三个或三个以上托辊组成，其中刚性三节槽形托辊与串挂三节槽形托辊尤为常见。槽形托辊侧辊的斜角称为槽角，一般为30°-35°。
B、回程托辊
回程托辊是一种安装在空载分支上，用以支承该分支上输送带的托辊。常见布置形式在下部空载段采用V形或反V形托辊有利于扼制输送带跑偏。
C、缓冲托辊
缓冲托辊是安装在输送机受料处的特殊承载托辊，用于降低输送带所受的冲击力，从而保护输送带。它在结构上有多种形式，例如橡胶圈式、弹簧板支承式、弹簧支承式或复合式。
D调心托辊
输送带运行时，由于张力不平衡、物料偏心堆积、机架变形、托辊损坏等原因会产生跑偏现象。为了纠正输送带的跑偏，通常采用调心托辊。调心托辊是将槽形或平形托辊安装在可转动的支架上构成的。当输送带在运行中偏向一侧时(称为跑偏)，调心托辊能使输送带返回中间位置。一般在承载段每隔10～15组固定托辊处设置一组调心托辊。

调心托辊与一般托辊相比较，在结构上增加了两个安装在托辊架上的立辊和传动轴，可根据输送带跑偏情况绕垂直轴自动回转以实现调偏的功能。
