滚筒是带式输送机的重要工作部件,是搭配输送带使用的产品,依据在带式输送机中所起的作用可分为
传动滚筒和
改向滚筒两大类。传动滚筒的作用是将驱动装置提供的扭矩传到输送带上驱动装置放在滚筒内部的传动滚筒称之为电动滚筒。电动滚筒的分类和选择需另外单独叙述。改向滚筒包括用于
输送带在输送机端部的改向滚筒、增加传动滚筒包角的导向滚筒、用于拉紧装置的拉紧滚筒和导向滚筒。
1.滚筒的结构与分类

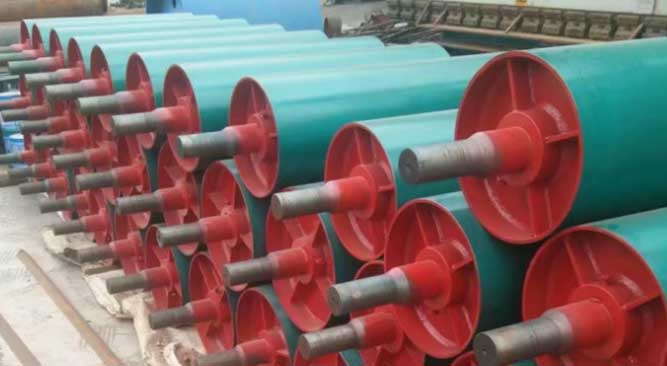

滚筒由简体、轴、轴承座及联接件组成,简体又可分为筒皮、接盘、包胶几个部件根据承载能力不同可分为轻型滚筒、中型滚筒和重载滚筒。根据接盘制作工艺和与筒皮焊接工艺的不同叉可分为全焊滚筒、半铸焊滚筒和铸焊滚筒。全焊滚筒和半铸焊滚筒的接盘由车轮和辐板组成。根据轴承座形式不同又分为剖分轴承座滚筒和整体轴承座滚筒。根据筒皮是否挂胶又分为光滚筒和胶面滚筒。
一般情况下,轻型滚筒接盘与轴采用键联接和全焊结构,中型滚筒采用胀套或键联接,半铸焊或全焊结构。重型滚筒通常采用胀套联接和铸焊结构。
2.滚筒的主要参数和选型方法
滚筒的主要参数有筒长、筒径、轴径和筒皮厚度。已选定的带宽都有相应的筒长,如带宽1200ram的输送机,相应的滚筒长度。标准的对筒径也做出了系列规定,不同的带宽都有数种筒径与之对应,可以从设计手册和选型手册中查出。输送机的滚筒选型首先要考虑传动滚筒和高应力区滚筒。确定滚筒直径的重要因素是输送带型号,应力大小和接头型式。可用下式确定滚筒的最小直径。
