矿用输送带

发布时间:2019-2-27 所属分类:输送带 起批量:≥1品牌:八达材质:PVC、尼龙、橡胶适用环境:矿山专用

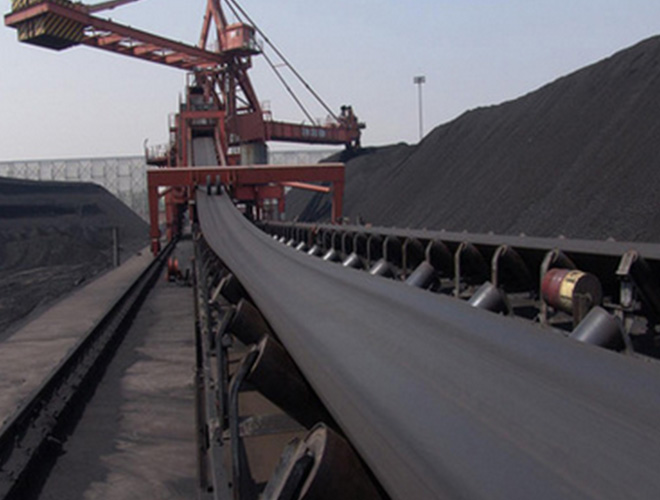

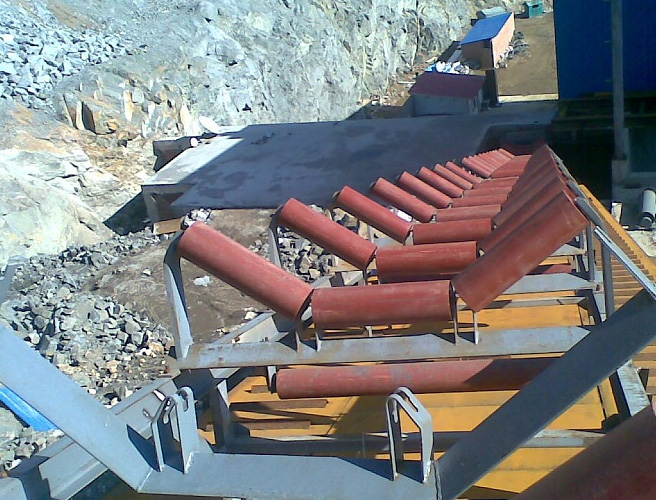

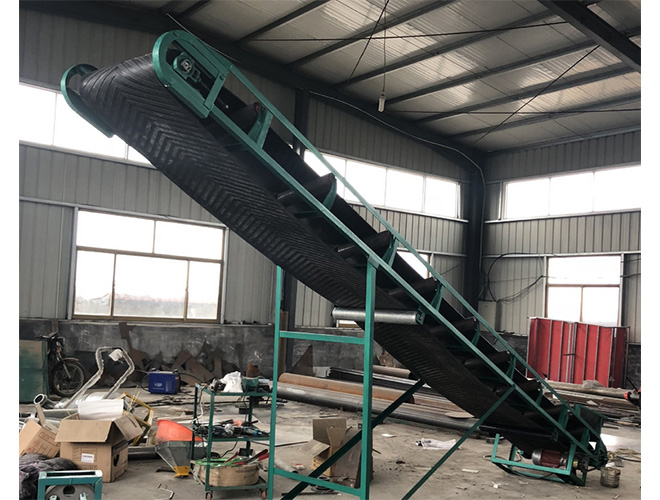

矿用输送带产品介绍

优质防滑棉布输送带防潮工业输送带耐磨 爬坡尼龙输送带 矿山皮带

矿山用尼龙输送皮带 耐磨防滑传送带 高品质帆布环形输送...矿山用各种型号强力耐高温尼龙输送带 工矿专用尼龙橡
厂家直销 输送带规格种类齐全宽度、厚度可定制

 经久耐用 带体轻 不断裂 不开胶 不脱层
本产品广泛用于建材砂石厂、选矿厂、机械厂、焦化厂、钢铁厂、煤炭、冶金、钢铁、水电、化工粮食企业的物料输送。


矿用输送带的制作方法

本实用新型属于矿用设备领域,尤其涉及一种矿用输送带。

背景技术:

输送带是常用的输送工具,广泛应用于矿山、钢铁、煤炭、冶金等行业。物料运输过程中,当遇到倾斜坡度的运输环境时,为避免物料滚落,输送带上设置隔断,用以阻挡物料的滚落,但当物料较多时,物料会在隔断上堆积,并从隔断两侧边缘泄漏,依然造成部分物料滚落,降低物料运输效率。

技术实现要素:

本实用新型针对物料容易从输送带隔断的边缘泄漏的技术问题,提出一种具有不易泄漏,输送效率高的矿用输送带。

为了达到上述目的,本实用新型采用的技术方案为:

一种矿用输送带,包括带体,所述带体上沿着其运动的方向间隔设置有隔断,所述隔断的横截面呈V形,所述带体的两侧设置有波浪形的挡边,所述隔断两侧的端部均插入到对应挡边设置的活动槽中,所述隔断的端部与对应活动槽一侧的侧壁相切。

作为优选,所述隔断包括由内向外倾斜设置的第一分隔件和第二分隔件,所述第一分隔件和第二分隔件的内端接触连接。

作为优选,所述隔断相对于带体表面向前侧倾斜设置,所述隔断形成的容纳槽的宽度自由向前逐渐增大。

作为优选,所述隔断包括与带体相连的连接部以及与连接部相连的阻挡部,所述连接部横截面的宽度由带体向阻挡部逐渐减小。

与现有技术相比,本实用新型的优点和积极效果在于:

1、矿用输送带将隔断设置呈V形,增加了隔断能够承载堆积的物料量,使物料难以想两侧滚落到隔断的边缘,降低物料从隔断边缘滑落的几率。隔断两端插入到挡边的活动槽中,通过挡边将隔断两端封闭,进一步避免物料从隔断两侧边缘滑落。隔断与活动槽侧壁相切,进一步提高了连接的紧密度,同时避免隔断阻碍挡边的活动变形。

2、隔断为分体结构,能够在输送带翻转时,使隔断分开,避免隔断造成拉扯而断裂。

3、隔断倾斜设置,避免物料从隔断顶端越过,从而提高了防止物料滑落的效果,同时进一步增加了物料的容纳量。

4、隔断与带面的连接部面积较大,提高了隔断与带体的连接强度,提高了使用寿命。

附图说明

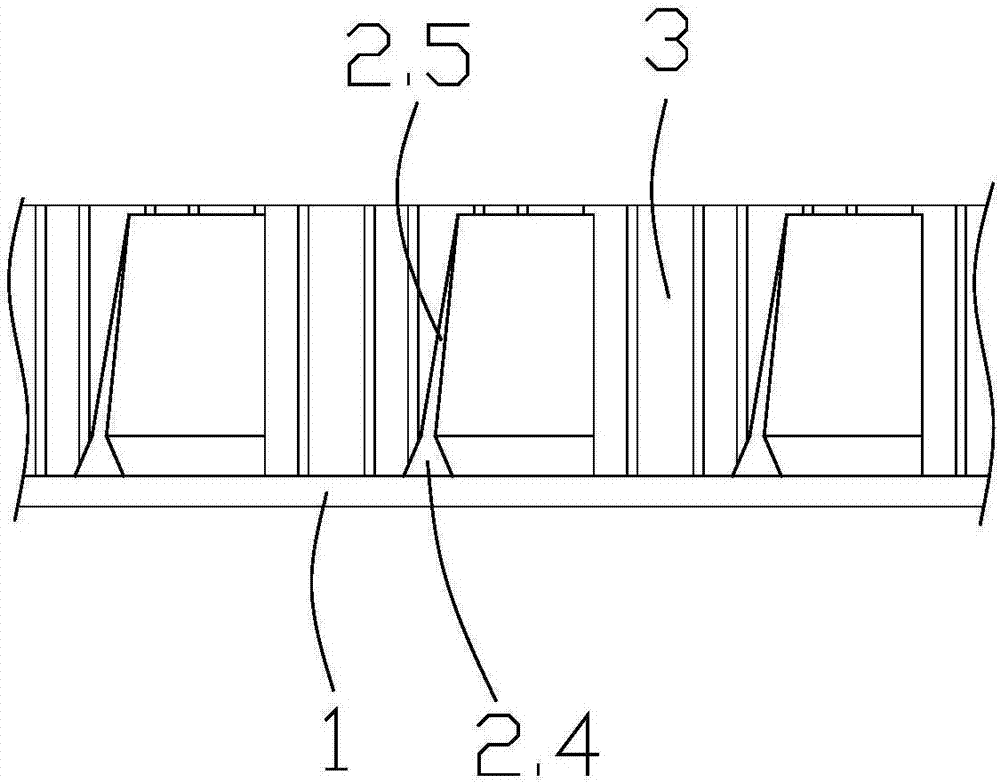

图1为矿用输送带的结构示意图;

图2为矿用输送带的剖视结构示意图;

以上各图中:1、带体;2、隔断;2.1、第一分隔件;2.2、第二分隔件;2.3、容纳槽;2.4、连接部;2.5、阻挡部;3、挡边;3.1、活动槽。

具体实施方式

下面,通过示例性的实施方式对本实用新型进行具体描述。然而应当理解,在没有进一步叙述的情况下,一个实施方式中的元件、结构和特征也可以有益地结合到其他实施方式中。

在本实用新型的描述中,需要说明的是,图1中的上侧以及图2中的右侧为前侧,图1中的下侧以及图2中的左侧为后侧,术语“内”、“外”、“上”、“下”、“前”、“后”等指示的方位或位置关系为基于附图所示的位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”、“第三”仅用于描述目的,而不能理解为指示或暗示相对重要性。

如图1至2所示,矿用输送带包括带体1,带体1上沿着其运动的方向间隔设置有隔断2。

隔断2的横截面呈V形,带体1的两侧设置有波浪形的挡边3,隔断2两侧的端部均插入到对应挡边3设置的活动槽3.1中,隔断2的端部与对应活动槽3.1一侧的侧壁相切。

隔断2包括与带体1相连的连接部2.3以及与连接部2.3相连的阻挡部2.4,连接部2.3横截面的宽度由带体1向阻挡部2.4逐渐减小,使连接部2.3与带体1具有较大的接触面进行粘接,增强隔断2与带体1的连接强度。

当遇到倾斜坡度的运输环境时,矿用输送带的带体1倾斜,自后向前并逐渐向上移动。输送带上的物料位于挡边3之间的带体1上,挡边3阻挡物料从带体1左右两侧泄漏。由于带体1倾斜,物料滑落到对应的隔断2上,并在隔断2上堆积。隔断2阻挡物料,避免物料沿带体1持续滑落并离开输送带,保证物料能够正常输送,并得到提升。

隔断2的V形结构行程一个容纳槽2.3,堆积在隔断2上的物料都位于容纳槽2.3中,容纳槽2.3能够容纳较多物料,避免物料在隔断的中心堆积后,向隔断2的左右两侧扩展,并从隔断2左右两侧滑出,滑落到后侧下一个隔断2上,避免因此造成物料逐渐地滑落,保证所有物料都能够有效的被输送和提升。

隔断2两侧插入到挡边3形成的活动槽3.1中

隔断2包括由内向外倾斜设置的第一分隔件2.1和第二分隔件2.2,第一分隔件2.1和第二分隔件2.2的内端接触连接。

当输送带的带体1向前运行到末端时,需要翻转并往后返回。带体1翻转时,隔断2与带体1的连接部则随着带体1逐渐变为弧形,将隔断2两侧向外进行拉扯,第一分隔件2.1和第二分隔件2.2之间的接触连接断开,形成缝隙,从而避免隔断2收到拉扯而断裂。

为了避免带体1翻转时挡边3收到拉扯,挡边3呈波浪形,并在内侧形成活动槽3.1。隔断2两侧插入到挡边3形成的活动槽3.1中,使挡边3对隔断2两侧的端部进行阻挡,避免物料从从隔断2左右两侧滑出。

由于带体1自后向前逐渐向上倾斜,隔断2相对于带体1表面向前侧倾斜设置,隔断2形成的容纳槽2.3的宽度自由向前逐渐增大。

倾斜的隔断2提高了隔断顶端的高度位置,避免物料从隔断2顶端越过,从而提高了防止物料滑落的效果,还能够增加物料的容纳量,防止物料从隔断2两侧泄漏。
